Водонагреватели для бассейна TERMOPOOL VOLCANO Lite и VOLCANO PRO

Нагреватели этих серий способны быстро нагреть как стационарный, так и каркасный бассейн объёмом до 60 куб. м.

Дровяной водонагреватель Volcano с лёгкостью нагреет Ваш бассейн, а её дизайн красиво впишется в ландшафт вашего участка.
Данные серии состоят из нагревателей трёх мощностей:
Volcano Lite/Volcano Pro 30 - для небольших бассейнов до 12 м/куб. и купелей.
Volcano Lite/Volcano Pro 40 - для небольших и средних бассейнов до 26 м/куб.
Volcano Lite/Volcano Pro 50 - для средних и больших бассейнов включая стационарные до 60 м/куб.

Время нагрева бассейна нагревателями (Volcano lite /Volcano Pro)

Время нагрева купели нагревателями (Volcano Lite /Volcano Pro)

Подробнее об отличиях серий Volcano Pro и Lite! Отличие 1: В серии Lite используется труба с толщиной стенки 1.5мм, а в серии Pro 2мм. Марка стали и диаметр остались неизменны и по прежнему мы используется трубу Российского производства марки AISI 304 ( пищевая нержавейка), наружный диаметр 32мм. Отличие 2: Крышка серии Lite выполнена из черновой стали 3мм с вензелями, а в серии Pro из нержавеющей стали AISI 430 с такой же толщиной стенки. Отличие 3: Дымоход в серии Lite имеет диаметр 110мм и комплектуется трубой 0.9м с зонтиком, а в серии Pro дымоход 140мм и комплектуется трубой 0.5 м – 2шт., задвижкой и дефлектором. В обоих сериях используется марка стали AISI 430. Отличие 4: Армировочная проволока в серии Lite проложена по диагонали снизу вверх по трем сторонам спирали, а в серии Pro проволока проложена по всей длине трубы и проварена между витками.

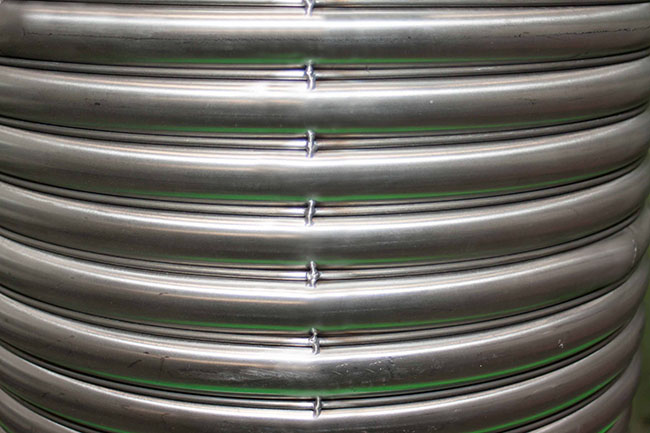

Армирование спирали Volcano Pro

Армирование спирали Volcano Lite.

Конструкция зольника выполнена из нержавеющей стали с дном толщиной 2мм. и стенками 0,8мм. Зольник позволяет предотвратить выдувание золы при сильном ветре и упрощает сбор и удаление золы. (наличие зольника не отменяет подготовку площадки под нагреватель). Зольником комплектуются обе серии.

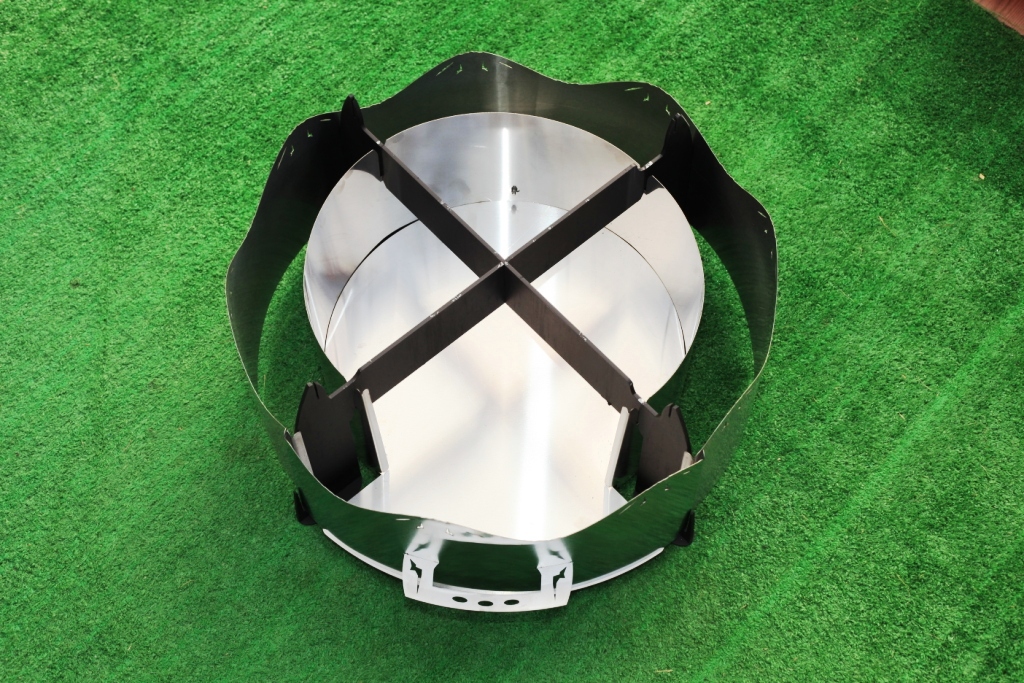

Зольник Volcano

Комплектация

Комплектация Volcano Pro

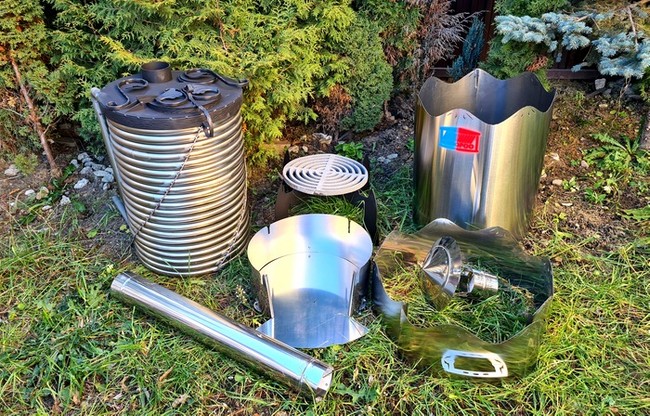

Комплектация Volcano Lite

Комплектация	Pro	Lite
Спираль труба, выполненная из нержавеющей стали AISI 304 (пищевая нержавейка) 32мм диаметром, покрытая термостойкой эмалью. Толщина стенки спирали	2мм	1,5мм
Армирование спирали нержавеющей проволокой 4мм по всей длине спирали	+	+
Подставка сталь 5мм толщиной, покрытые термостойкой эмалью.	+	+
Зольник нержавеющая сталь: дно - 2.0мм. стенки - 0,8мм.	+	+
Колосник чугунный диаметром 400мм. и толщиной 20мм.	+	+
Защитный кожух нержавеющая сталь с лазерной резкой.	+	+
Крышка сталь 3мм. покрытая термостойкой эмалью	нержавеющая AISI 430	черновая Ст20
Ручка и лого выпалнены из нержавеющей стали	+	-
Ребра жесткости толщиной 15мм нержавеющей стали.	+	+
Дымоход труба нержавеющая сталь	140мм	110мм
Задвижка дымохода - нержавеющая сталь.	+	-
Дефлектор дымохода - нержавеющая сталь.	+	зонтик

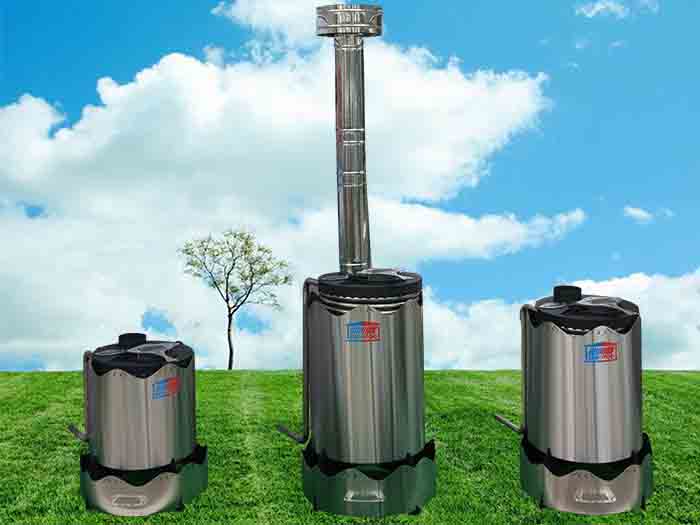

Модельный ряд TERMOPOOL VOLCANO PRO

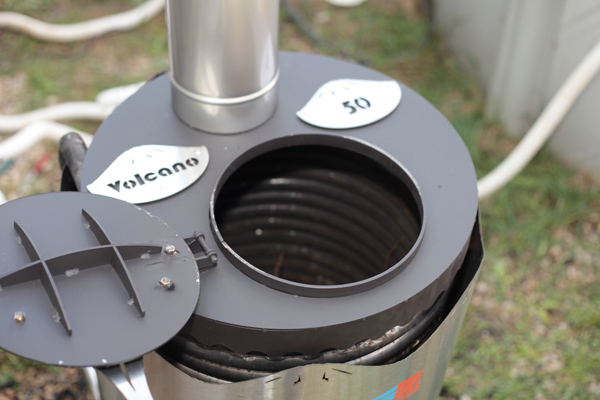

C открытой крышкой. Volcano Pro

Установка и сборка

Перед установкой спирали необходимо выбрать и подготовить площадку.

Площадка под спираль:

Площадка должна быть ровной и не содержать на себе траву.
Если таковая не имеется, то снимите верхний слой грунта лопатой, тем самым вы очистите ее от травы заодно выровняв.
Также для выравнивания и основания подойдет тротуарный камень.

Выбирая место для установки спирали необходимо соблюдать несколько правил:

1. Рядом не должно находиться объектов подверженных возгоранию, так как полная загрузка спирали сопровождается интенсивным горением и в случае использования спирали без крышки пламя и искры могут вырываться в сторону.

2. Расстояние до бассейна
также должно быть не менее 1,5 -2метров, так как вылетающие из топки пепел / угольки могут попасть на купающихся и на воду.

3. Нагреватель устанавливается в систему после насоса, во избежание повреждения оборудования горячей водой.

Итак, Вы выбрали место, расчистили его и готовы установить спираль.
Первое, что Вы должны сделать, это проверить все ли у Вас есть для этого.

Для подключения Вам понадобится:

Шланг диаметром 32мм или 38мм (зависит от вашей системы фильтрации) - 3метра, хомут - 2шт., отвертка или ключ для затяжки хомута.

Промывка спирали:

Возьмите поливочный шланг подключенный к водопроводу.
Подключите шланг к верхнему отводу и включите воду, как только вытекающая вода будет чистой, отключайте воду.

Сборка нагревателя

Отключите насос от электросети.
Заглушите отверстия входа и выхода воды в бассейне, это можно сделать при помощи любой тряпки.
(не допускайте полного провала заглушки внутрь отверстия, потом будет проблемно ее достать).
Ослабьте хомут на шланге на входе в бассейн.

1. Собираем подставку Фото №1

Фото 1

Необходимо совместить две части таким образом, чтобы минимальный вырез под трубу находился в левом верхнем углу (10 часов по циферблату), а максимальный вырез под трубу находился в правом верхнем углу (2 часа по циферблату)
(См. фото №2)

Фото 2

2. Устанавливаем нижний экран.
Экран необходимо установить таким образом, чтобы второй (наружный) ряд пазов под дверцу остался открытым. (См.Фото №3)
Фото №3

Фото 3

3. Установка колосника.
Колосник необходимо установить на подставку таким образом, чтобы не перекрыть пазы под спираль. (См. фото №4)

Фото 4

4. Устанавливаем дверцу.
Установите дверцу в наружные пазы на подставке под спираль.
(См. фото №5, 6, 7)

Фото 5

Фото 6

Фото 7

5. Установка спирали.
Устанавливайте спираль таким образом, чтобы нижний прямой участок трубы попал в максимальный вырез в подставке (См. фото №8)

Фото 8

6. Устанавливаем верхний экран.
Верхний экран необходимо установить в верхние пазы подставки. (См. фото№9)

Фото 9

Выкрутите винты из экрана, наложите стенки экрана друг на друга таким образом, чтобы отверстия совпали и наживите все винты, после того как все винты наживили их можно закручивать с помощью отвертки PH2. Сильно не затягивайте винты т.к. можно сорвать заклепку!!! (См. фото №10, 11)

Фото 10

Фото 11

7. Устанавливаем крышку.
Крышку устанавливаем на спираль таким образом, чтобы паз в боковой кромке крышки наделся на верхний отвод спирали. (См. фото 12)

Фото 12

8. Устанавливаем дымоход.
Дымоход состоит из 4-х элементов. Устанавливать необходимо в следующем порядке:
труба 0.5м - задвижка - труба 0.5м. - дифлектор. ( См. фото №13)

Фото 13

Сборка нагревателей серии Basis.

Сборка нагревателей серии Basis производится аналогично серии Volcano,
выполните пункты №1,2,3 и 5 для стандартной комплектации, если Вы приобрели дополнительно крышку, то установите ее как описано в пункте № 7 и установите на крышку трубу дымохода и зонтик.


Подключение к бассейну.
Наружный диаметр трубы спирали 32мм, многие бассейны имеют шланги подключения насоса с внутренним диаметром 32мм. В таком случае подключение будет осуществляться без дополнительных переходников, Вам понадобится только дополнительные 3 метра шланга 32мм. (См. фото №14)

Фото 14

Если Ваш бассейн подключается к фильтровальной установке с помощью шлангов 38мм с типом соединения "Гайка", то для присоединения этих шлангов к спирали, Вам понадобится переходник 32\38 (См. фото №15)

Фото 15

В случае если подключение произведено с помощью шланга 38мм без гайки, а просто обжимается хомутом, то Вам понадобятся соединить два типа переходников. (См. фото №16)

Фото 16

Если Вы планируете подключение спирали в обход имеющейся системы фильтрации, то выбирайте насос с шлангом 32мм, в таком случае всю коммутацию можно будет сделать без дополнительных переходников.
